Ispezioni termografiche mobili con termocamere FLIR
JC Thermal Master Pro
Acquisire immagini termiche, valutare le misure e documentare le ispezioni in progetti strutturati – interamente offline, senza caricamenti nel cloud né abbonamenti.
Per Android 13 o successivo con FLIR One Pro (USB-C) o FLIR Edge Pro (wireless). L'app è approvata da Teledyne FLIR.
Sul posto
Misurare e documentare con dati di progetto tracciabili.

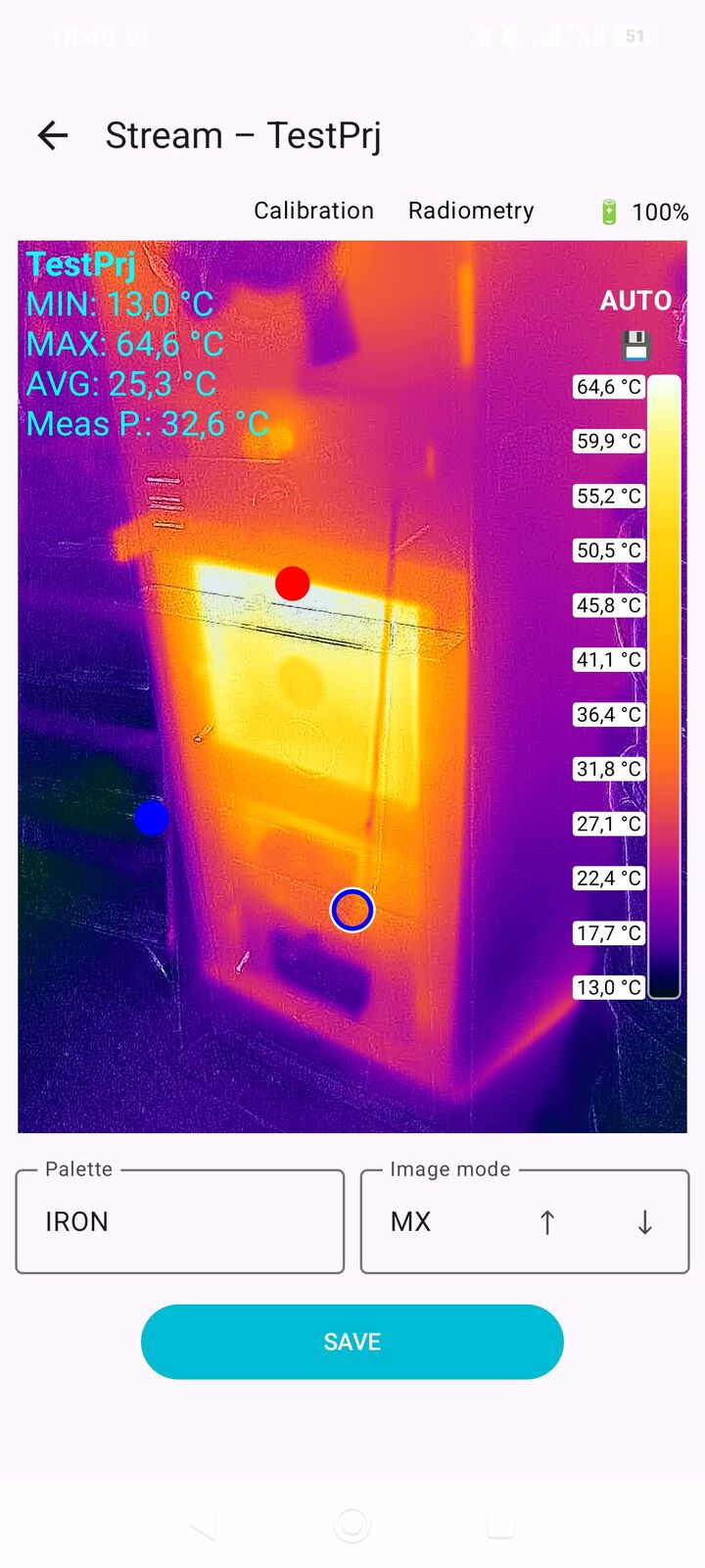

JC Thermal Master unisce termografie dal vivo e documentazione strutturata delle ispezioni su smartphone o tablet Android. Creare un progetto, collegare una termocamera FLIR, aprire la visualizzazione dal vivo e associare le acquisizioni all’ispezione. Il lavoro avviene localmente, senza pubblicità, tracciamento analitico o caricamenti nel cloud.
- Scegliere immagini termiche, MSX con contorni visibili oppure immagini della fotocamera visibile. Valori MIN, MAX, media, punto di misura e marcatori opzionali dei punti più caldi e freddi aiutano la valutazione.
- Selezionare la palette e la scala AUTO o FIX: AUTO si adatta alla scena; FIX mantiene costante la corrispondenza tra colori e temperature per acquisizioni confrontabili. Visualizzare le temperature in °C, °F o K.
- Impostare emissività, temperatura riflessa, distanza, temperatura e umidità dell’aria e salvarle come valori predefiniti del progetto. Calibrazione automatica e manuale (NUC) e valore ΔT rispetto a un riferimento completano la misura dal vivo.
- Documentare cliente, luogo, oggetto, ispezione, operatore e condizioni ambientali. Integrare le immagini con descrizioni, stato, tag, preferiti e temperature esterne.
- Salvare misure, data e ora e parametri di misura insieme a ogni immagine; aggiungere coordinate GPS quando la registrazione della posizione è attiva e la posizione è disponibile.
- Salvare o condividere progetti completi di immagini e metadati come file ZIP. Reimportare in seguito i progetti esportati e proseguire la documentazione.
Pro offre anche l’intervallo di misura da 0 a 400 °C. La Demo gratuita è limitata a due progetti e cinque immagini per progetto, con intervallo da −20 a +120 °C.
Le attività tipiche comprendono la documentazione del riscaldamento di cavi e quadri elettrici, anomalie termiche nelle macchine, ponti termici e tubazioni di riscaldamento, differenze di temperatura e punti caldi sui moduli fotovoltaici.
Visualizzatore offline dei progetti
Esaminare i progetti sul computer e creare rapporti.

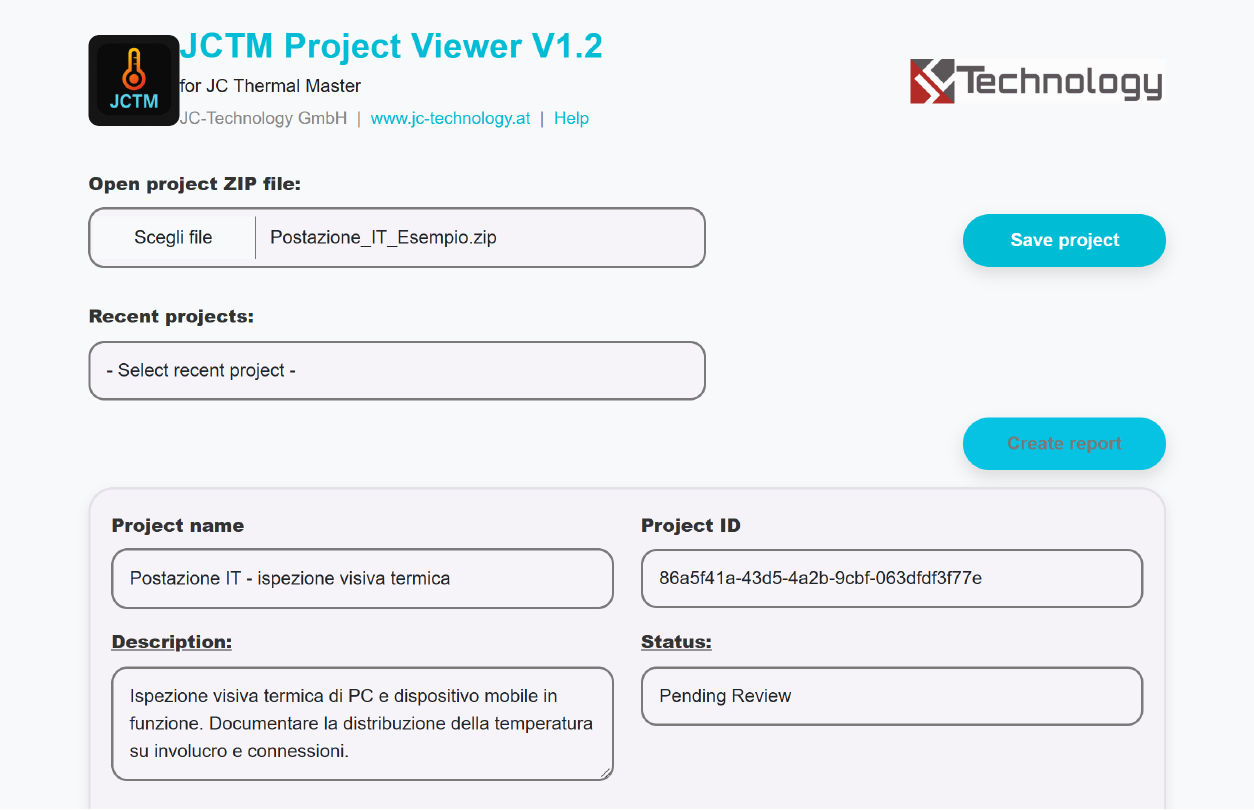

JCTM Project Viewer è l’applicazione HTML inclusa per esaminare le ispezioni esportate su PC o portatile. Funziona in un browser moderno su Windows, macOS e Linux, interamente offline e senza installazione. Anche colleghi o clienti possono esaminare un progetto ricevuto e creare rapporti senza disporre dell’app Android.
Come aprire un progetto
- Esportare il progetto come file ZIP nell’app. Copiare sul computer la ZIP del progetto e il pacchetto del visualizzatore jctmviewer.zip fornito durante l’esportazione.
- Estrarre jctmviewer.zip in una cartella dedicata e aprire jctmviewer.html nel browser. Mantenere tutti i file forniti nella stessa cartella.
- Scegliere “Open project ZIP file” nel visualizzatore e aprire la ZIP del progetto esportato. Immagini, misure e dati del progetto sono quindi disponibili per la verifica.
Esaminare, modificare e creare rapporti
- Esaminare i dati di progetti e immagini. Nella versione Pro modificare descrizioni, stato, tag, preferiti e temperature esterne; scaricare singole acquisizioni tramite “Download Image”.
- Selezionare i campi di progetto e immagini per il rapporto, aggiungere un riepilogo e includere o escludere singole acquisizioni. Filtrare per stato, periodo, tag, temperature o differenze di temperatura; considerare preferiti e dati GPS disponibili.
- Registrare i responsabili della verifica e dell’approvazione, con le date. Aprire l’anteprima con “Create Report”, quindi stampare o salvare in PDF tramite la stampa del browser, aggiungendo tabelle statistiche se desiderato.
- Con “Save project” creare una nuova ZIP contenente le modifiche. Reimportarla nell’app mobile per continuare il lavoro ed esportarla nuovamente.
Il visualizzatore è incluso anche nella Demo. Nei progetti Demo sono modificabili soltanto i dati di verifica e approvazione, comprese le date; gli altri dati di progetto e immagini rimangono di sola lettura.
Le misure termiche salvate restano invariate. I progetti archiviati sono bloccati per la modifica; per modificarli occorre cambiare lo stato del progetto.
