Mobile Wärmebildinspektion mit FLIR-Kameras
JC Thermal Master Pro
Wärmebilder erfassen, Messwerte beurteilen und Inspektionen in Projekten dokumentieren – vollständig offline, ohne Cloud-Upload oder Abonnement.
Für Android 13 oder höher mit FLIR One Pro (USB-C) oder FLIR Edge Pro (kabellos). Die App ist von Teledyne FLIR zugelassen.
Vor Ort
Messen und nachvollziehbar dokumentieren.

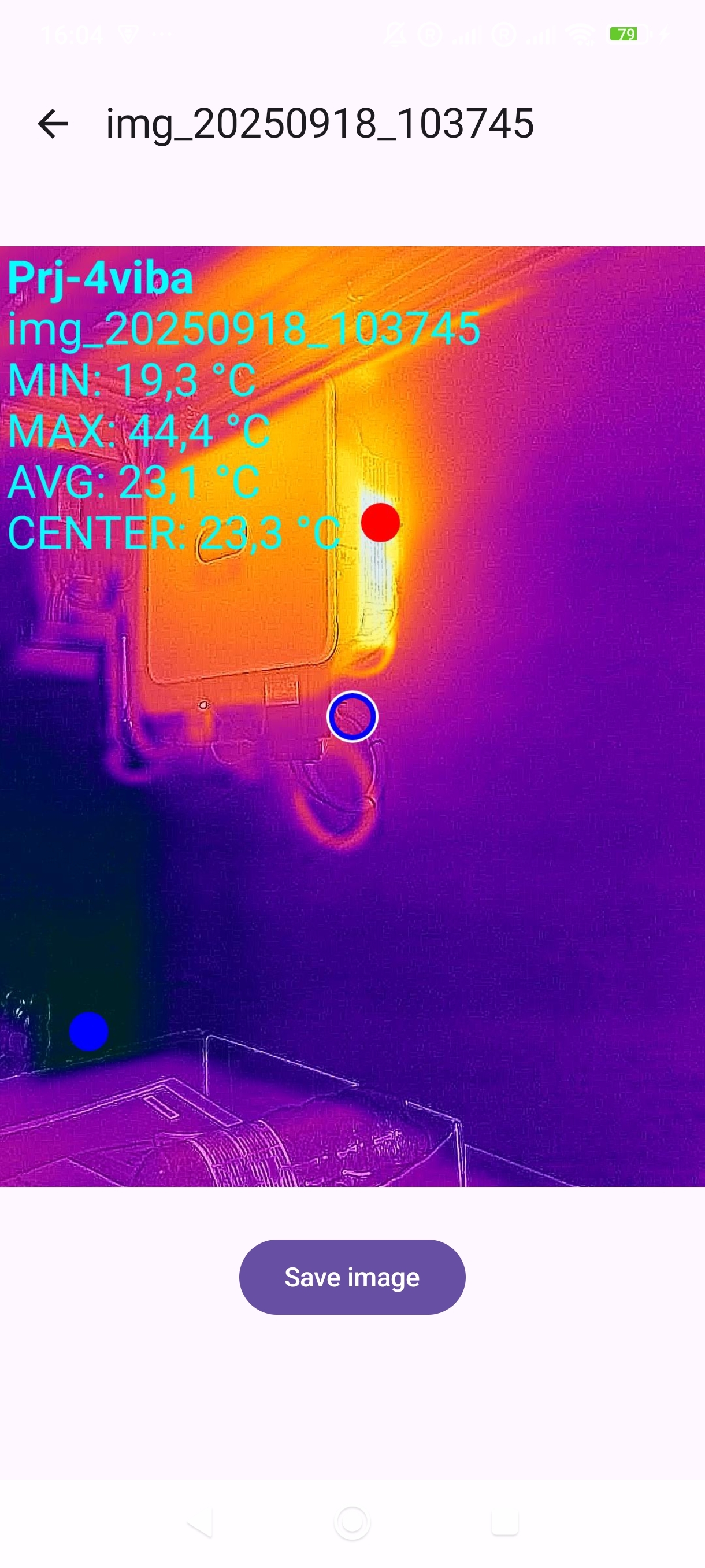

JC Thermal Master verbindet Live-Wärmebilder mit einer strukturierten Inspektionsdokumentation auf dem Android-Smartphone oder -Tablet. Projekt anlegen, FLIR-Kamera verbinden, Livebild öffnen und relevante Aufnahmen direkt dem Prüfauftrag zuordnen. Die Arbeit erfolgt lokal, ohne Werbung, Analyse-Tracking oder Cloud-Upload.
- Wärmebild, MSX mit sichtbaren Konturen oder normales Kamerabild wählen. MIN, MAX, Mittelwert, Messpunkt sowie optionale Hot-/Cold-Spot-Markierungen unterstützen die Beurteilung.
- Farbpalette und AUTO- oder FIX-Skala einstellen: AUTO passt sich der Szene an; FIX hält die Farbzuordnung für vergleichbare Aufnahmen konstant. Temperaturanzeige in °C, °F oder K.
- Emissionsgrad, reflektierte Temperatur, Abstand, Lufttemperatur und Luftfeuchte einstellen und als Projektvorgaben speichern. Automatische und manuelle Kalibrierung (NUC) sowie eine ΔT-Anzeige zum Referenzwert ergänzen die Live-Messung.
- Kunde, Standort, Prüfobjekt, Inspektion, Bearbeiter und Umgebungsbedingungen dokumentieren. Bilder mit Beschreibung, Status, Tags, Favoriten und externen Temperaturwerten ergänzen.
- Zu jeder Aufnahme Messwerte, Zeitpunkt und verwendete Messparameter speichern; GPS-Koordinaten bei aktivierter Standortfunktion und verfügbarer Position ergänzen.
- Komplette Projekte mit Bildern und Metadaten als ZIP sichern oder weitergeben. Exportierte Projekte später wieder importieren und die Dokumentation fortsetzen.
Die Pro-Version bietet zusätzlich den Messbereich 0 bis 400 °C. Die kostenlose Demo ist auf zwei Projekte und fünf Bilder je Projekt begrenzt und arbeitet im Bereich −20 bis +120 °C.
Typische Aufgaben sind die Dokumentation erwärmter Kabel und Schaltschränke, thermische Auffälligkeiten an Maschinen, Wärmebrücken und Heizungsleitungen sowie Temperaturunterschiede und Hotspots an Photovoltaikmodulen.
Offline-Projektviewer
Projekte am Computer prüfen und Berichte erstellen.

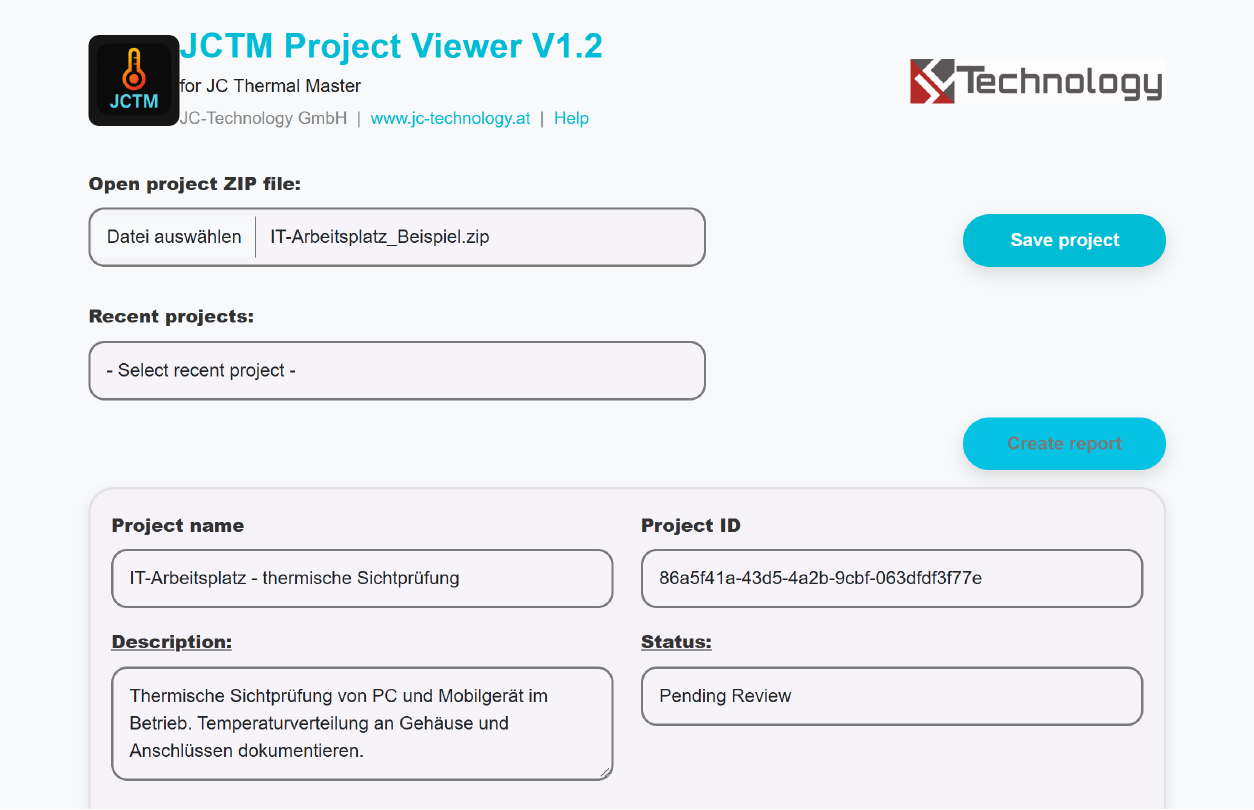

Der JCTM Project Viewer ist die mitgelieferte HTML-Anwendung für die Nachbearbeitung exportierter Inspektionen am PC oder Laptop. Er läuft in einem modernen Browser auf Windows, macOS oder Linux, vollständig offline und ohne Installation. Auch Kollegen oder Kunden können damit ein erhaltenes Projekt ansehen und Berichte erstellen, ohne die Android-App zu besitzen.
So öffnen Sie ein Projekt
- Das Projekt in der App als ZIP exportieren. Die Projekt-ZIP und das dabei bereitgestellte Viewer-Paket jctmviewer.zip auf den Computer kopieren.
- jctmviewer.zip in einen eigenen Ordner entpacken und jctmviewer.html im Browser öffnen. Die mitgelieferten Dateien zusammen im Ordner belassen.
- Im Viewer „Open project ZIP file“ wählen und die exportierte Projekt-ZIP öffnen. Bilder, Messwerte und Projektangaben stehen anschließend zur Prüfung bereit.
Prüfen, ergänzen und berichten
- Projekt- und Bilddaten prüfen. In Pro Beschreibungen, Status, Tags, Favoriten und externe Temperaturwerte bearbeiten; einzelne Aufnahmen über „Download Image“ herunterladen.
- Für den Bericht Projekt- und Bildfelder auswählen, eine Zusammenfassung ergänzen und einzelne Aufnahmen ein- oder ausschließen. Nach Status, Zeitraum, Tags, Temperaturwerten oder Temperaturdifferenz filtern; Favoriten und vorhandene GPS-Daten berücksichtigen.
- Prüfende und freigebende Personen mit Datum dokumentieren. Mit „Create Report“ die Vorschau öffnen und über die Browser-Druckfunktion drucken oder als PDF speichern, optional mit Statistiktabellen.
- Mit „Save project“ eine neue ZIP-Datei einschließlich der Änderungen erzeugen. Diese lässt sich wieder in die mobile App importieren, dort weiterbearbeiten und erneut exportieren.
Der Viewer ist auch bei der Demo enthalten. Bei Demo-Projekten lassen sich nur die Angaben zu Prüfung und Freigabe einschließlich Datum bearbeiten; die übrigen Projekt- und Bilddaten bleiben schreibgeschützt.
Gespeicherte thermische Messwerte bleiben unverändert. Archivierte Projekte sind gegen Bearbeitung gesperrt; zum Bearbeiten muss der Projektstatus geändert werden.
