ThermalDIAG Analytics

Comprendere il passato. Verificare in sicurezza le regole di allarme.

Applicazione Windows per i dati ThermalDIAG registrati. Temperatura, corrente, vibrazioni, valori analogici, stati digitali, incidenti e reazioni delle regole rimangono nello stesso contesto temporale.

ThermalDIAG funziona localmente su hardware IPC Linux idoneo; ThermalDIAG Analytics lo completa su Windows. Distribuzione e integrazione vengono concordate per ogni progetto.

Vedi prezzi e contenuto delle licenze Parliamo dell'applicazione Scarica la descrizione del sistema

ThermalDIAG Analytics è ordinabile dopo un confronto tecnico, sulla base di un preventivo personalizzato. Idoneità, ambito e tempi di consegna vengono concordati prima dell’ordine.

Vantaggi

Verificare regole ed eventi senza disturbare l'esercizio.

Cercare la causa nella Timeline

Temperatura, corrente, vibrazioni, valori analogici, stati digitali, incidenti e marcatori delle azioni disponibili vengono esaminati insieme. Diventa così più chiaro quale condizione abbia iniziato a deviare prima dell'evento.

Provare una regola prima dell'abilitazione

Una regola può essere copiata localmente, modificata e simulata sui dati storici. Per test riproducibili è possibile aggiungere punti di controllo numerici e cambi di stato DI/DO come overlay locale dei dati di prova, ripristinarli e scambiarli in formato JSON. I dati originali e la regola nel sistema ThermalDIAG in esercizio rimangono invariati.

Riesaminare guasti rari

Quando un guasto compare solo raramente, il periodo storico registrato può essere analizzato di nuovo senza dover riprodurre il difetto sull'impianto.

Valutare tendenze e stabilità

Gli andamenti storici e i modelli di trend possono mostrare variazioni graduali e una prosecuzione calcolata dei valori selezionati. Supportano la valutazione tecnica, ma non costituiscono una previsione garantita.

Utilizzo e integrazione

Analisi Windows per i dati ThermalDIAG registrati.

ThermalDIAG Analytics funziona su una workstation Windows o su un computer di analisi separato.

Applicazione Windows per analisi storica e verifica delle regole.
Richiesta e importazione della licenza offline sono integrate.
Analisi dei dati registrati da ThermalDIAG.
Valutazione storica e verifica delle regole separate dall'esercizio dell'impianto.
Non è un sistema di analisi generico per fonti di dati arbitrarie.

Parliamo dell'applicazione Scarica la descrizione del sistema

Viste sincronizzate

Ogni tipo di segnale rimane leggibile senza perdere il contesto.

Esaminare valori e incrementi dei contatori DI in Misure, Trend e Backtest e usarli come condizioni numeriche delle regole. Le azioni di azzeramento sono valutate soltanto in anteprima; Analytics non azzera contatori fisici.
Bande separate per cronologia delle temperature, ingressi analogici, vibrazioni, Timeline digitale, NumX ed eventi.
Prima l'alias e accanto il nome tecnico del segnale, affinché esercizio e messa in servizio possano identificare la stessa curva senza ambiguità.
Asse temporale comune e posizione del cursore sincronizzata tra Timeline, Samples e Trend.
La vista Ultimi 15 min può mostrare i dati live buffer autorizzati di un progetto attivo e corrente, comprese le serie abilitate che non vengono scritte nello storico persistente.
Selezione relativa fino a 180 giorni; un intervallo scelto manualmente può coprire fino a 365 giorni.
Esportare i dati Timeline registrati per ulteriori valutazioni senza modificare i dati originali.
I marcatori vocali possono essere riprodotti manualmente in Windows 11; Auto Voice riproduce una sola volta esclusivamente i nuovi messaggi nella vista Ultimi 15 min.
Backtest locali e varianti di regola rimangono separati dall'esercizio reale.

Interfaccia

Dati storici, regole e simulazioni nello stesso contesto.

Le immagini mostrano l’interfaccia ThermalDIAG Analytics.

Le schermate attualmente pubblicate sono in inglese; l'interfaccia dell'applicazione è disponibile in tedesco, inglese e italiano.

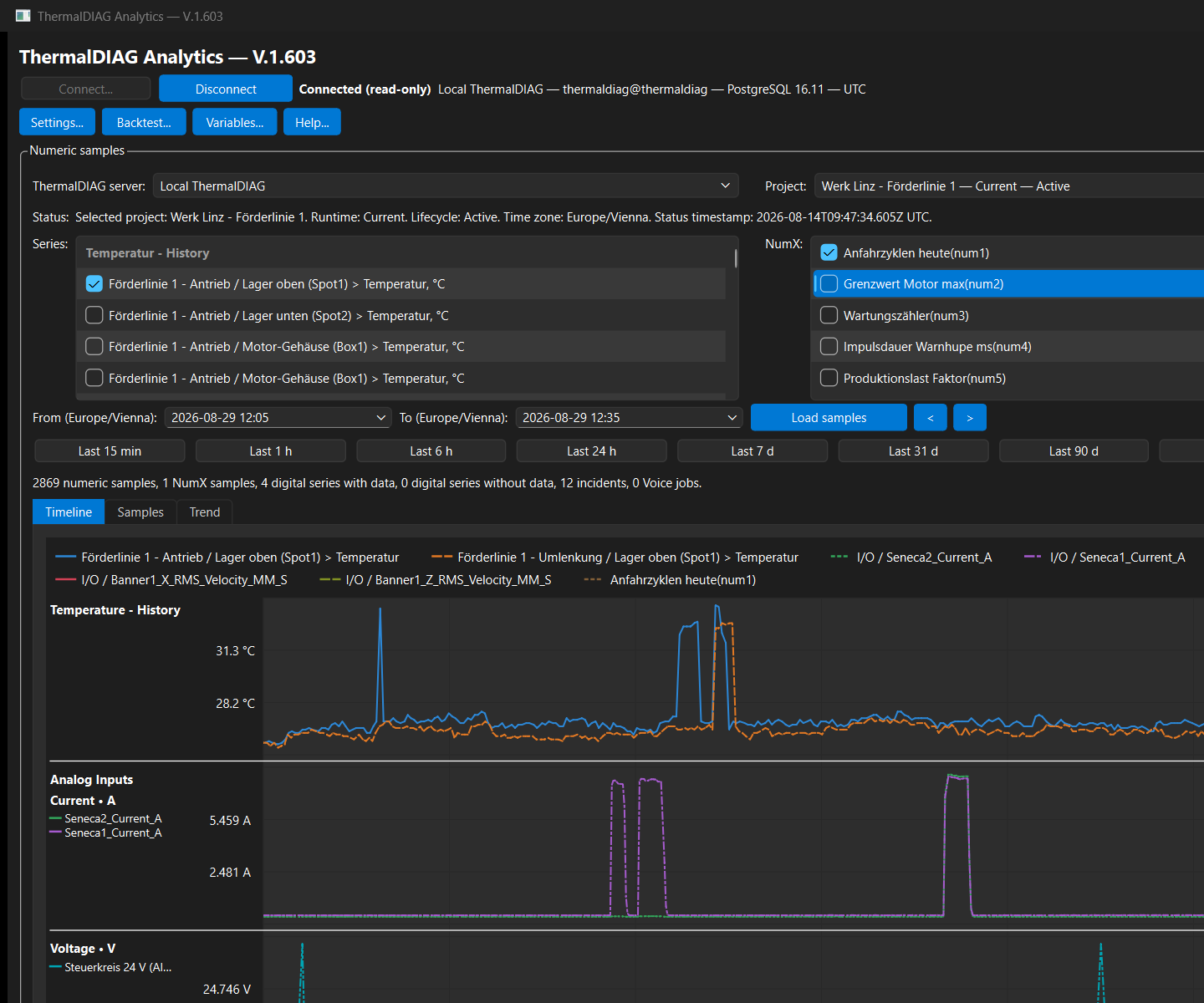

Timeline di ThermalDIAG Analytics con curve, segnali digitali e marcatori — Timeline

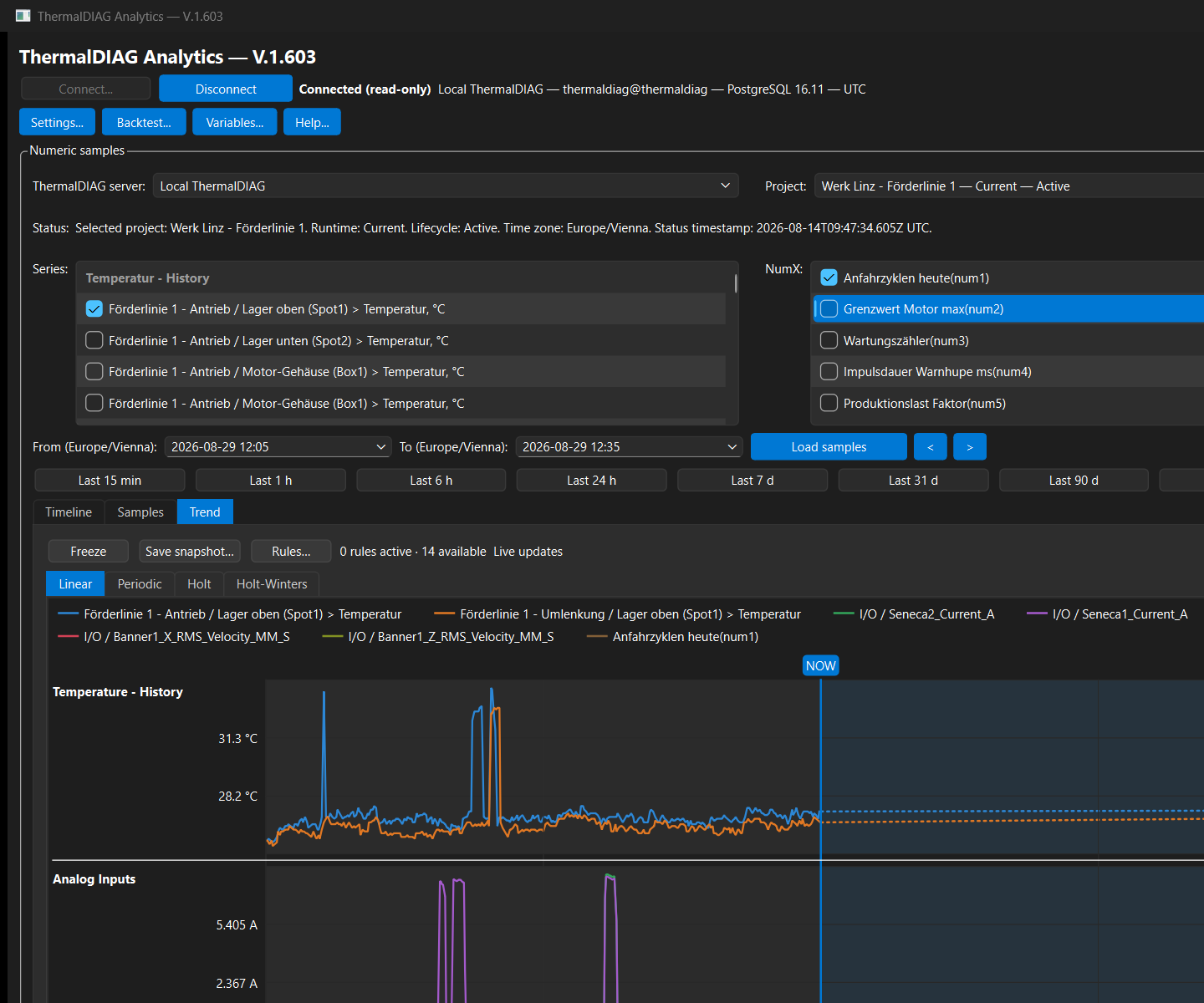

Vista Trend con curva storica e prosecuzione calcolata — Trend

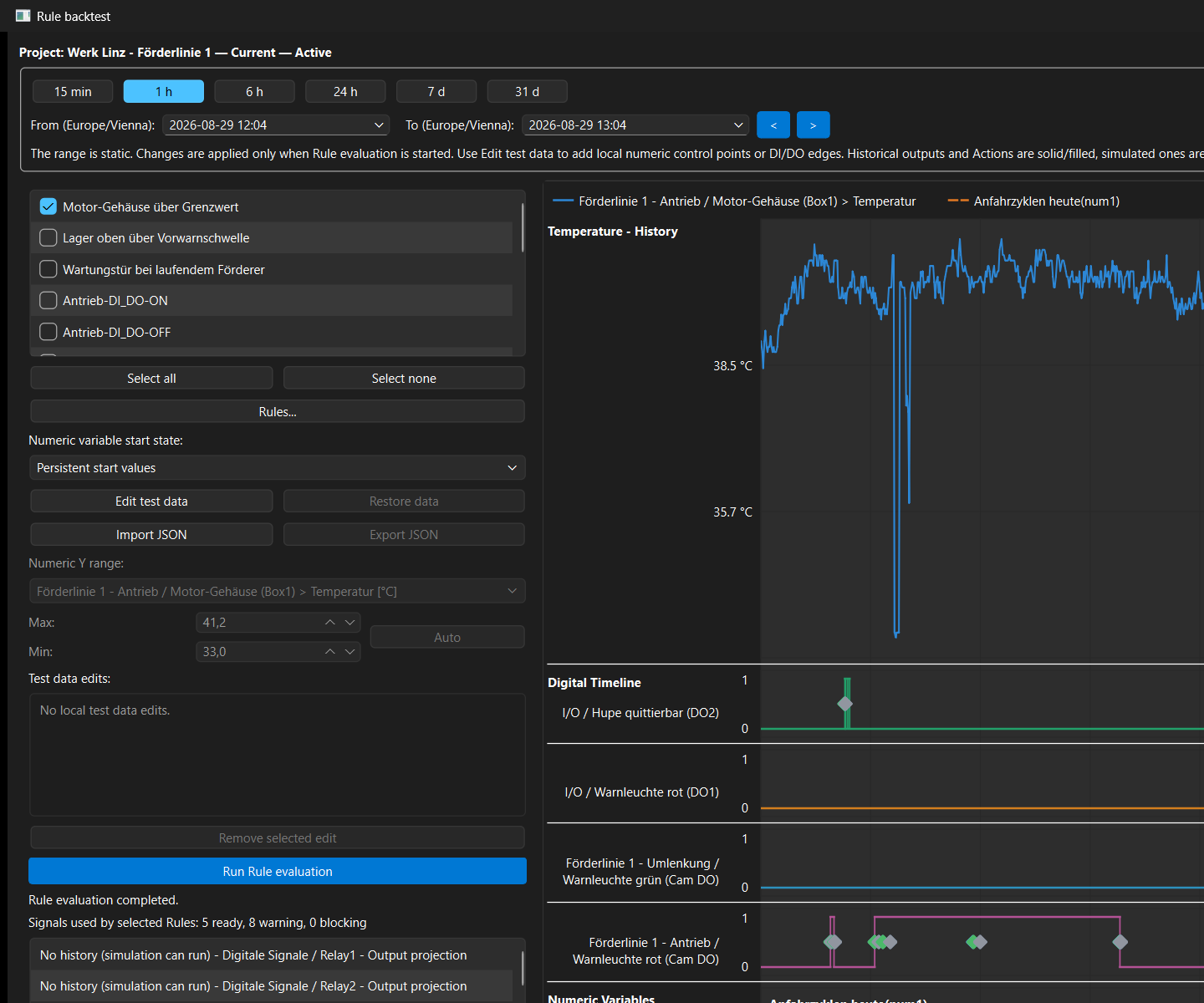

Backtest di una regola con incidenti e risultati simulati — Backtest delle regole

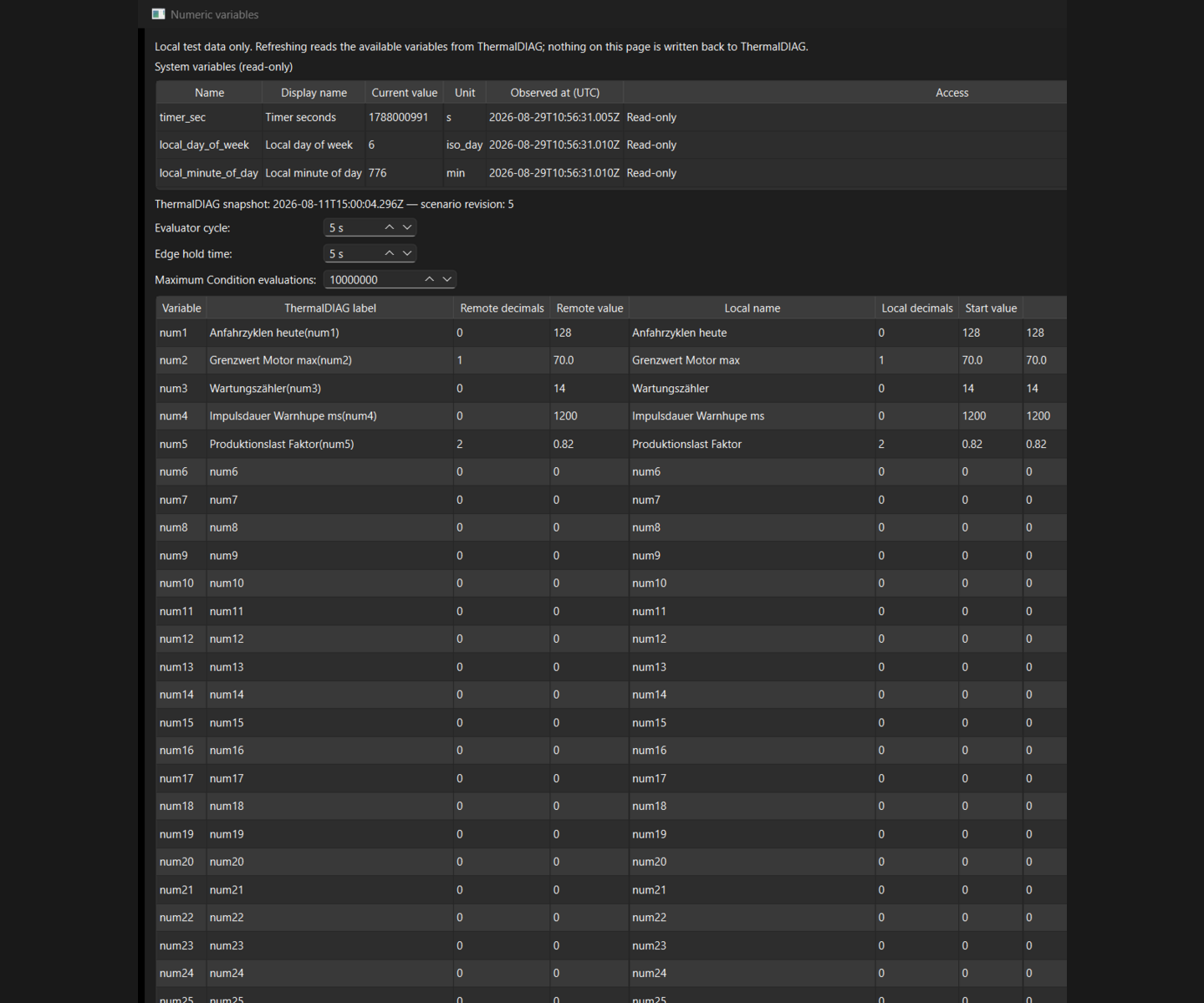

Variabili numeriche con valori ThermalDIAG in sola lettura e valori iniziali locali — Variabili numeriche

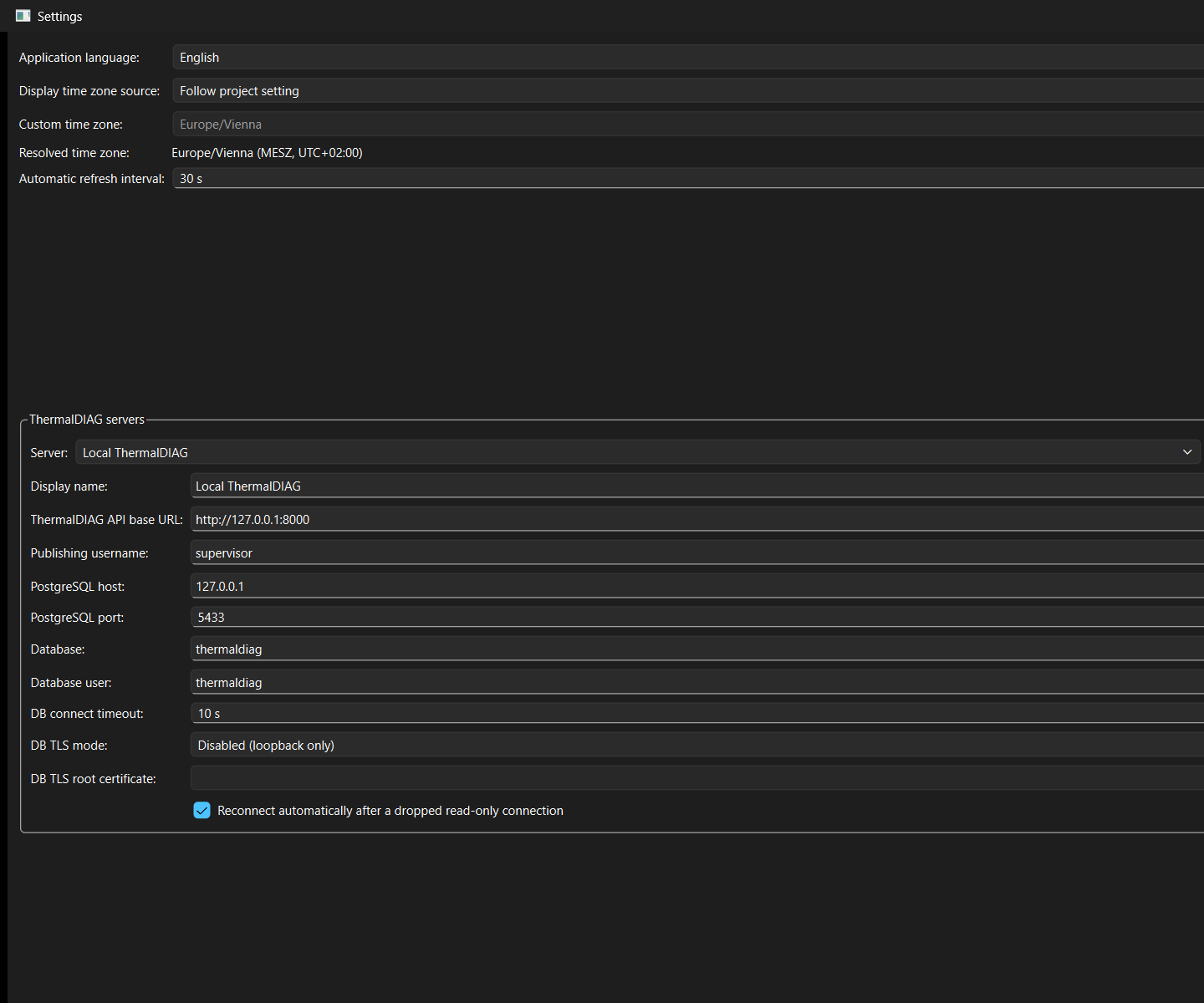

Impostazioni di ThermalDIAG Analytics per lingua, fuso orario, aggiornamento e profili server — Impostazioni

Domande tipiche

Le domande a cui Analytics può rispondere a posteriori.

Perché è stato attivato questo incidente?Analytics mostra il periodo prima, durante e dopo l'incidente, affinché temperatura, corrente, vibrazioni, valori analogici, stati DI/DO e marcatori degli eventi possano essere verificati insieme.

Un'altra regola avrebbe funzionato meglio?Soglia, tempo di mantenimento, isteresi o filtri possono essere modificati localmente e confrontati nel backtest con l'andamento storico reale.

L'allarme era troppo sensibile?Una variante della regola può essere applicata a periodi normali e anomali. Diventa così più chiaro se avrebbe reagito troppo spesso, troppo tardi oppure per nulla.

La condizione sta lentamente diventando critica?Le viste Trend aiutano a riconoscere variazioni termiche, elettriche o meccaniche graduali e a renderle tracciabili per una discussione tecnica.

Postazione di analisi sicura

L'analisi rimane separata dal controllo dell'impianto in esercizio.

ThermalDIAG Analytics legge i dati registrati tramite un accesso limitato. Trend, anteprima locale delle regole e backtest operano separatamente dall’impianto in esercizio e non eseguono comandi di commutazione reali o altre azioni esterne.

Un elenco di regole separato può modellare il comportamento semplificato di una macchina, di un meccanismo o di un processo. Valuta ingressi simulati e produce stati di uscita simulati o variabili numeriche secondo la propria logica interna. Ciò consente di verificare ripetutamente condizioni normali e di guasto senza muovere una macchina fisica. È una simulazione semplificata, non un gemello digitale fisicamente accurato né un sistema di controllo operativo.

Quando una regola verificata viene trasferita a ThermalDIAG, lì viene creata una nuova regola disabilitata. L'abilitazione professionale e consapevole avviene successivamente nel sistema ThermalDIAG.

Descrizione del sistema Manuale utente
