Project list
Übersicht aller Projekte mit Erstellung, Auswahl, Export, Import und Verwaltung.
Details und Funktionen
JC Thermal Master im Detail
Diese Seite beschreibt die wichtigsten App-Bereiche, Arbeitsabläufe und technischen Funktionen für Anwender, die mobile Thermografie strukturiert dokumentieren möchten.
App-Ziel
Mobile Wärmebildaufnahme mit Projektstruktur und Offline-Auswertung.
JC Thermal Master ist eine Android-App für FLIR One Pro und FLIR Edge Pro. Sie richtet sich an Anwender, die Wärmebilder nicht nur aufnehmen, sondern mit Projekt-, Objekt-, Standort-, Temperatur- und Reportdaten dokumentieren wollen.
PlattformAndroid 13 oder höher
KamerasFLIR One Pro per USB-C, FLIR Edge Pro drahtlos
EditionenKostenlose Demo zum Testen, Pro für vollständige Projektarbeit
Arbeitsweiseoffline-fähig, projektbasiert, exportierbar
App-Bereiche
Die wichtigsten Screens und Aufgaben.
Die folgenden Einträge sind Links zu den Detailbeschreibungen der jeweiligen App-Seite. Die Screenshots zeigen die zugehörigen App-Bereiche im mobilen Hochformat.
Project detail
Bearbeitung von Projektdaten, Status, Kunde, Standort, Objekt, Defaults und fester Skala.
Stream
Live-Bild der FLIR-Kamera mit Verbindung, Messpunkt, Hot/Cold-Spots, NUC und Speicherung.
Radiometry panel
Einstellung von Emissivität, reflektierter Temperatur, Distanz, Atmosphäre und Luftfeuchte.
Image list
Projektbezogene Bildliste mit gespeicherten Aufnahmen, Status, Suche und Zugriff auf Details.
Image detail
Detailansicht einzelner Bilder mit Temperaturwerten, Beschreibung, Tags, GPS und Parametern.
Help und About
Integrierte Hilfe, Produktinformation, Datenschutz, Demo/Pro-Erklärung und Hinweise.
External viewer
Offline-HTML-Viewer für exportierte Projekte, Prüfung, Bearbeitung und Reportvorbereitung.
Screen Details
Was auf den einzelnen App-Seiten passiert.
JC Thermal Master

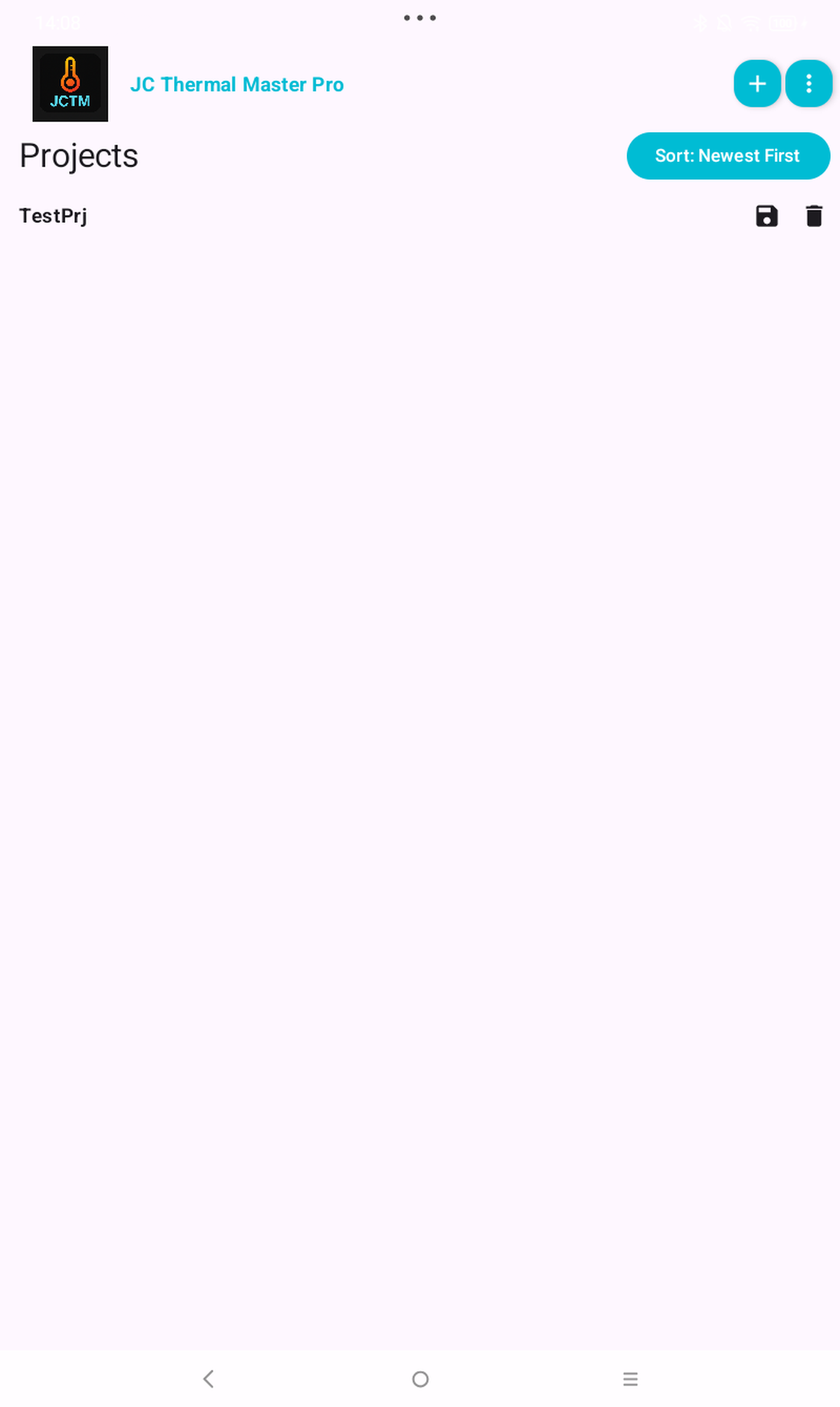

Project list
Die Project-list-Seite ist der Einstieg in die mobile Arbeit. Hier wählt der Anwender ein bestehendes Projekt, legt ein neues Projekt an oder exportiert/importiert Projektpakete.
Funktionen
- Projekte anzeigen, auswählen und öffnen
- neue Projekte anlegen und vorhandene Projekte löschen
- Projekt-ZIP exportieren und importieren
- Demo-Limits für Projektanzahl sichtbar berücksichtigen
Angezeigte Daten
- Projektname, Beschreibung, Erstellungs- oder Änderungsdatum
- Projektstatus und Schnellaktionen
- Import-/Export-Hinweise und Fehlermeldungen bei Namenskonflikten
JC Thermal Master

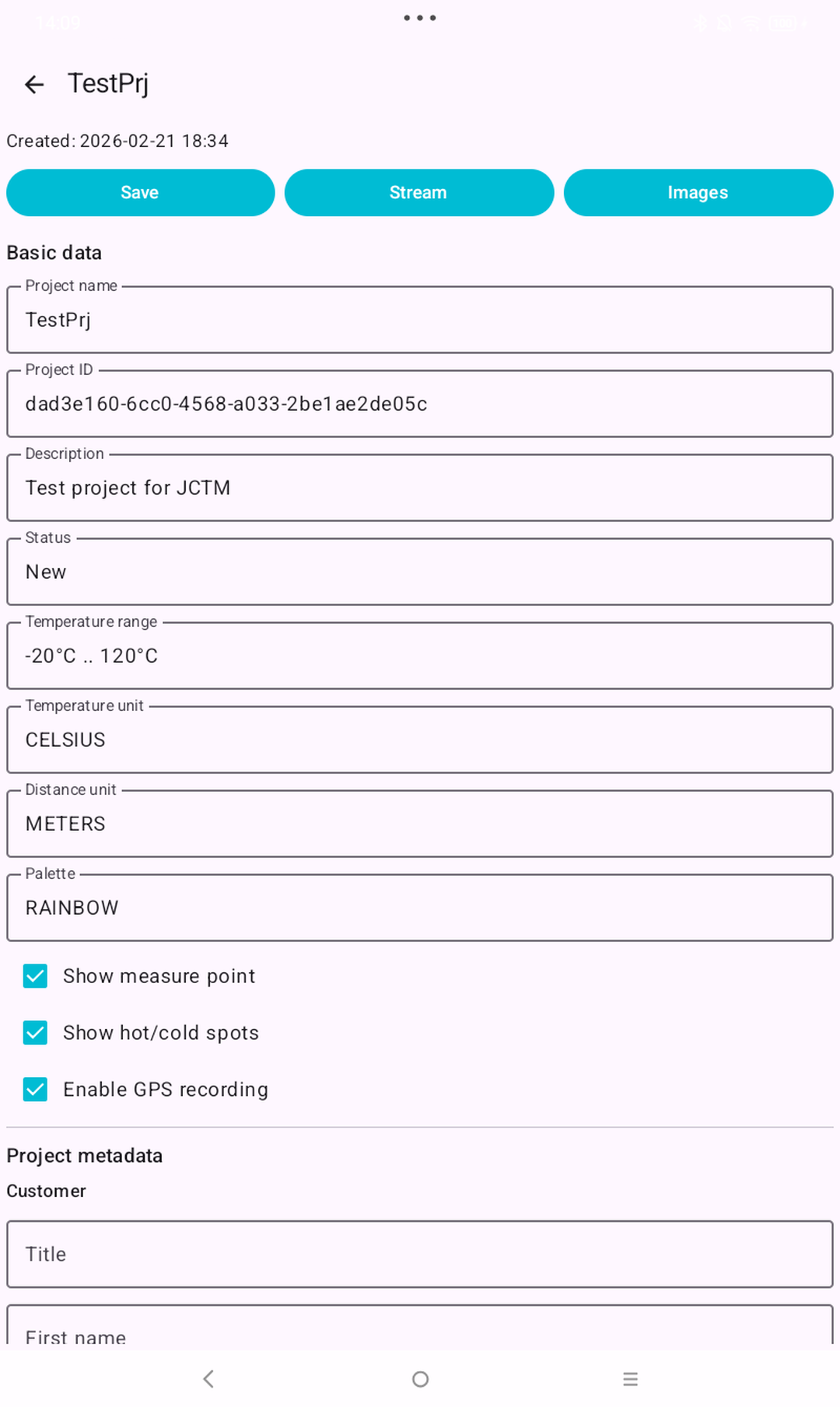

Project detail
Project detail sammelt die organisatorischen und thermischen Projektinformationen. Diese Daten machen aus einzelnen Wärmebildern eine nachvollziehbare Inspektionsdokumentation.
Funktionen
- Projektname, Beschreibung und Status bearbeiten
- Kunden-, Standort-, Objekt- und Operatorinformationen pflegen
- Temperatur- und Distanz-Einheiten sowie Palette wählen
- Projektdefaults für Radiometrie und feste Skala speichern
Angezeigte Daten
- Basisdaten, Kunde, Standort, Prüfzweck, externer Verweis
- Emissivität, reflektierte Temperatur, Distanz, Atmosphäre, Luftfeuchte
- Fixed-scale-Min/Max, GPS-Option, Freitext, Tags und Freigabedaten
JC Thermal Master

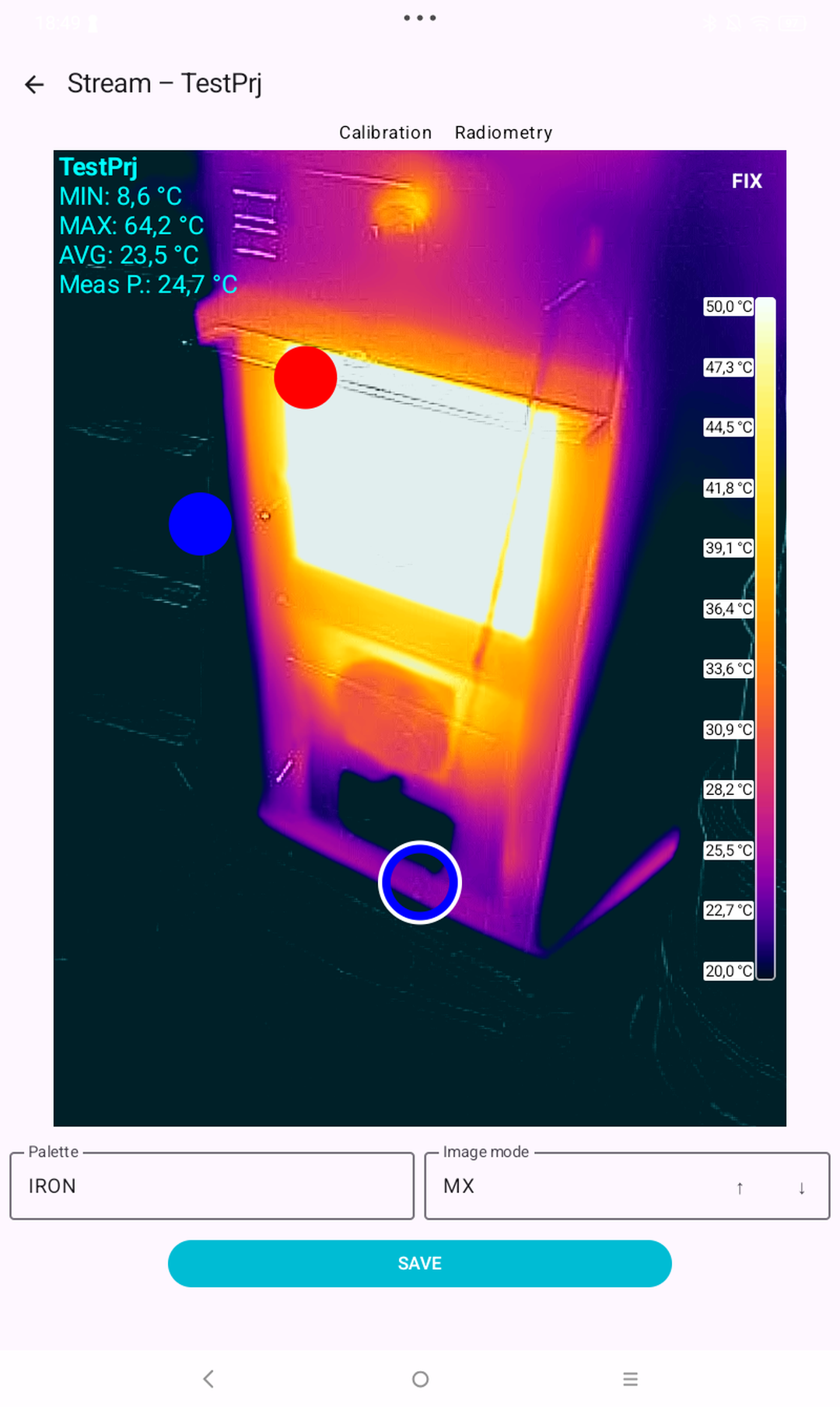

Stream
Stream ist der Aufnahmebildschirm. Er verbindet sich mit der Kamera, zeigt das Live-Wärmebild und speichert ausgewählte Frames mit Messdaten in das aktuelle Projekt.
Funktionen
- FLIR One Pro per USB-C oder FLIR Edge Pro drahtlos verbinden
- Live-Wärmebild anzeigen und Kameraeinstellungen anwenden
- NUC, Paletten, Temperaturbereich, Fusion-Modus und feste Skala steuern
- aktuellen Frame als Bild inklusive Metadaten speichern
Angezeigte Daten
- Livebild, Projektname, MIN/MAX/AVG/CENTER-Werte
- Hot- und Cold-Spot, Messpunkt, Batteriestatus und Verbindungsstatus
- Save-, Stream-, Discard- und Kalibrierungsaktionen je nach Zustand
JC Thermal Master

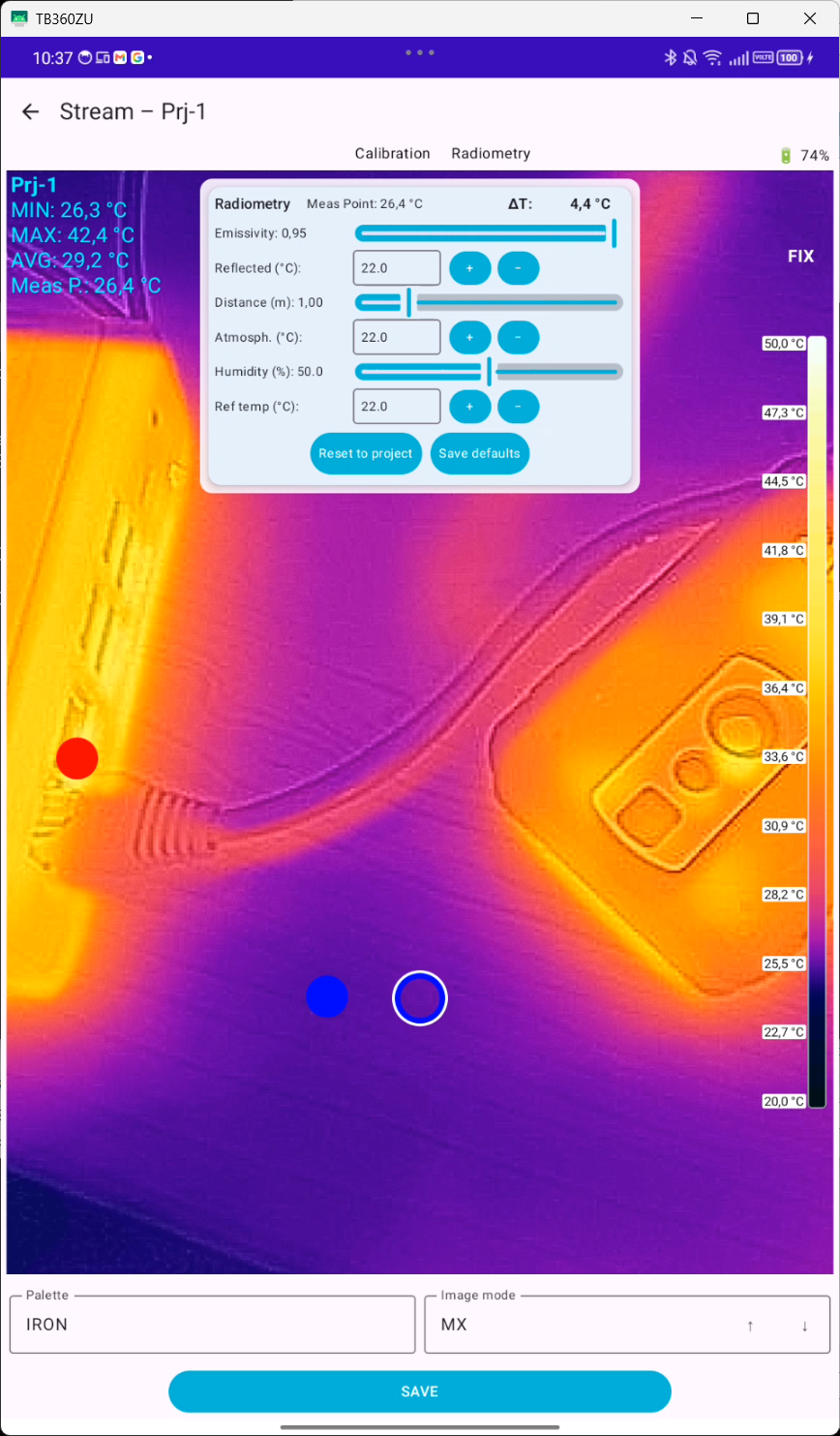

Radiometry panel
Das Radiometry panel erlaubt die Anpassung der thermischen Modellparameter direkt während der Aufnahme. Damit bleiben Messwerte besser auf Material, Distanz und Umgebung abgestimmt.
Funktionen
- Emissivität per Slider einstellen
- reflektierte und atmosphärische Temperatur in der gewählten Einheit bearbeiten
- Distanz in Metern oder Feet einstellen
- Luftfeuchte, Referenztemperatur und Delta-Anzeige nutzen
Angezeigte Daten
- aktuelle Messpunkt-Temperatur und Delta-Wert
- Emissivität, reflected, distance, atmospheric, humidity
- Buttons für NUC, Reset auf Projektwerte und Speichern als Projektdefault
JC Thermal Master

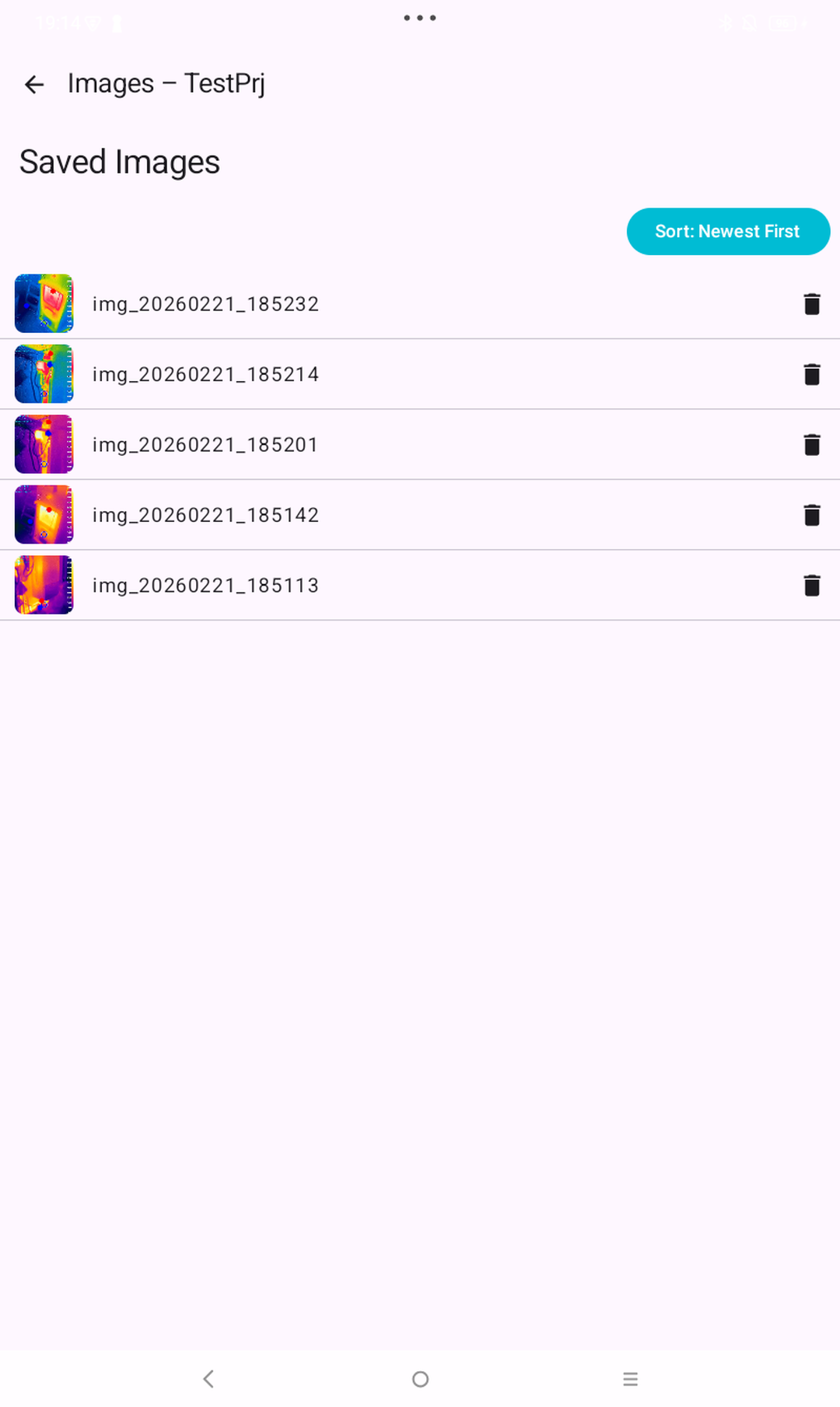

Image list
Image list ist die Galerie eines Projekts. Sie hilft beim Wiederfinden, Prüfen und Öffnen gespeicherter Wärmebilder.
Funktionen
- alle Bilder eines Projekts anzeigen
- Bilder nach Namen oder Status leichter finden
- Bilddetails öffnen oder Bilder löschen, sofern das Projekt nicht archiviert ist
- Bildstatus und Beschreibungen schnell überblicken
Angezeigte Daten
- Thumbnail oder Bildvorschau, Bildname und Status
- Erstellungszeit, wichtige Temperaturwerte und Kurzbeschreibung
- Archiv-/Read-only-Hinweise bei gesperrten Projekten
JC Thermal Master

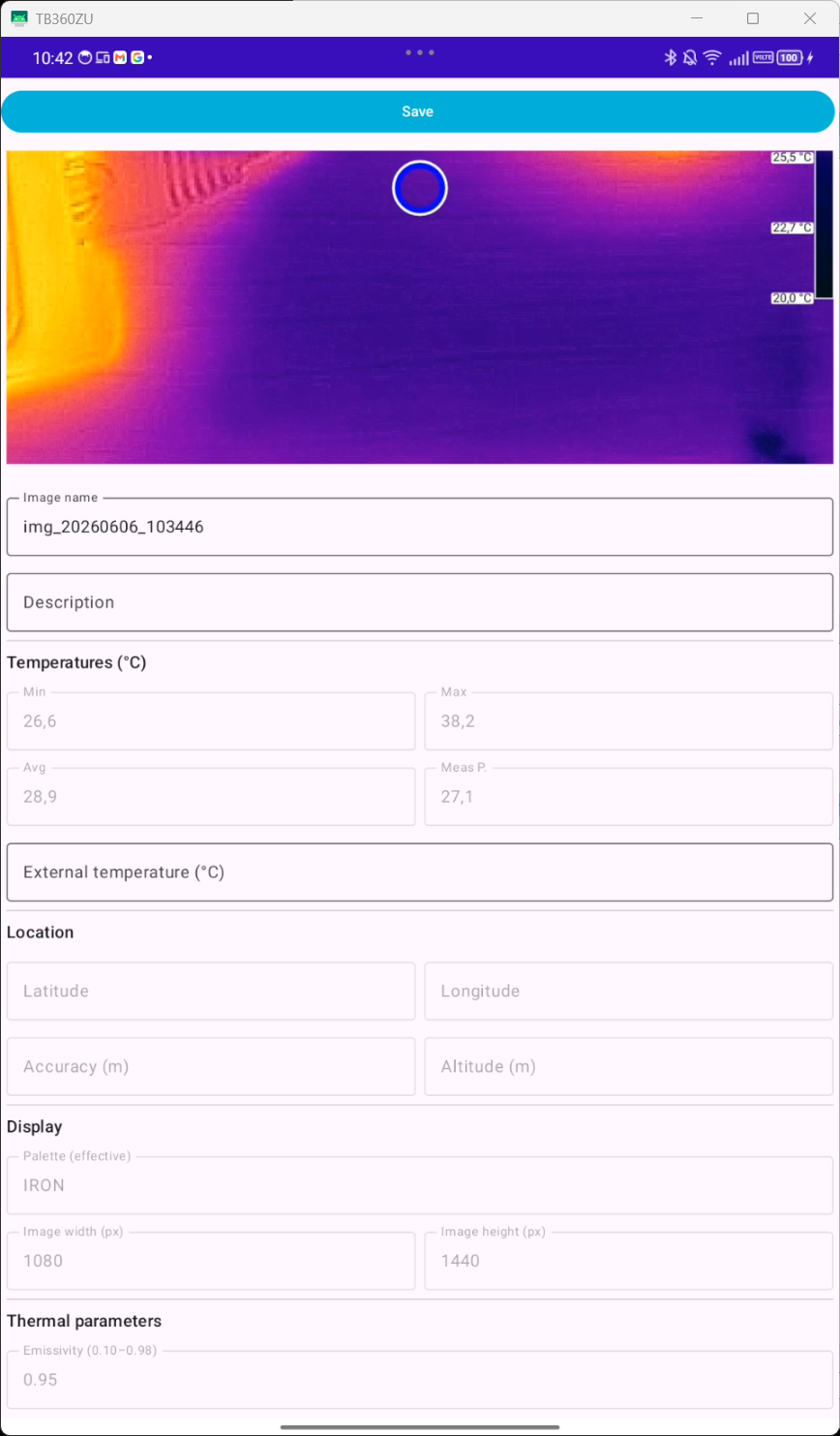

Image detail
Image detail macht ein aufgenommenes Wärmebild fachlich beschreibbar. Hier werden sichtbare Bildinformation und gespeicherte Metadaten zusammengeführt.
Funktionen
- Bildname, Beschreibung, Status, Tags und Favorit bearbeiten
- Temperaturwerte, externe Temperatur und Einheiten prüfen
- GPS-Daten, Genauigkeit und Höhe ansehen
- thermische Parameter und feste Skala bildbezogen nachvollziehen
Angezeigte Daten
- großes Bild, MIN/MAX/AVG/CENTER und externe Temperatur
- Beschreibung, Status, Tags, Favorit, Standortdaten
- Palette, Einheiten, Emissivität, reflected, distance, atmosphere, humidity
JC Thermal Master

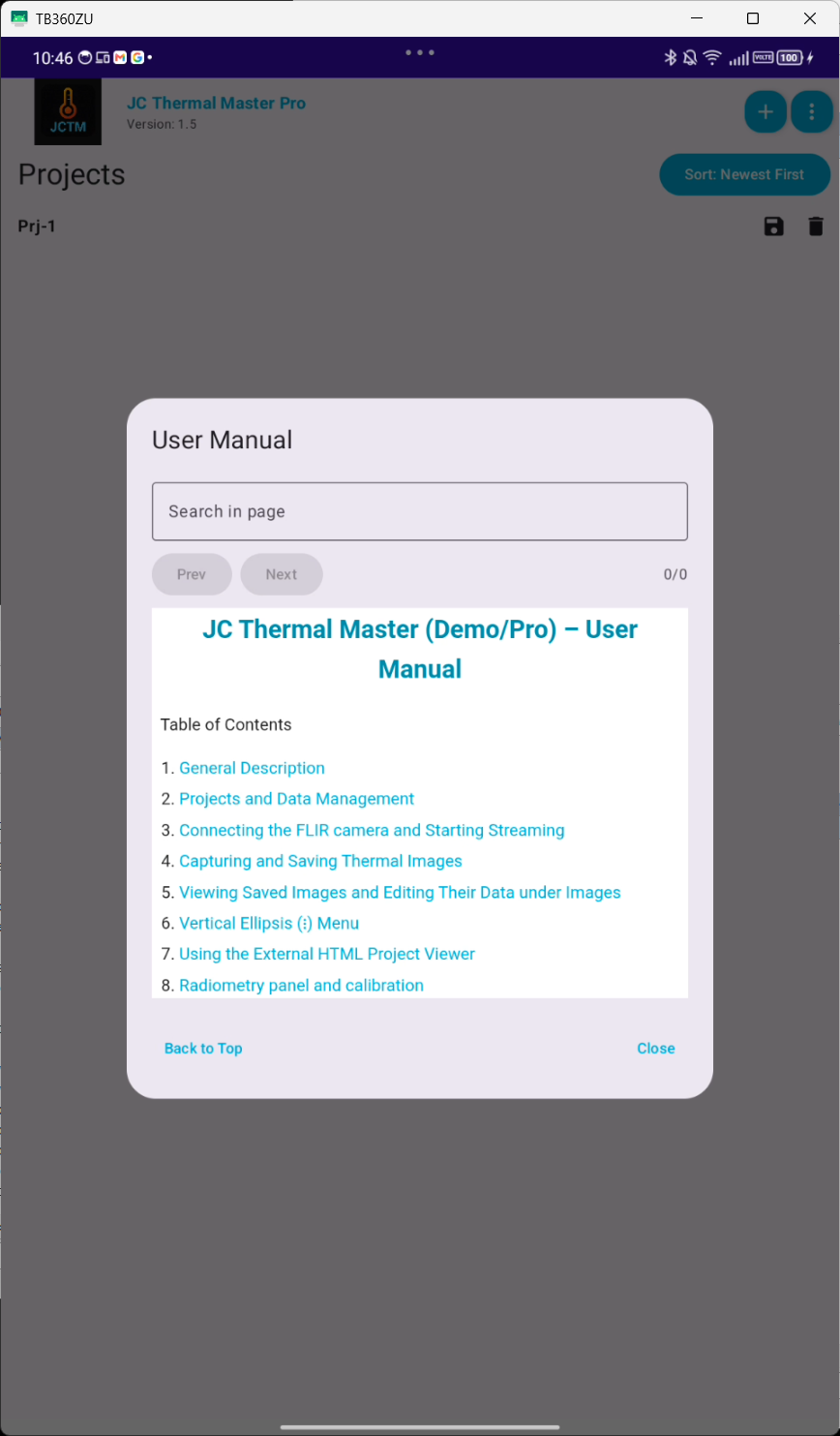

Help und About
Help und About erklären die Bedienung direkt in der App. Das ist besonders wichtig, weil JCTM auch offline und im Feld eingesetzt wird.
Funktionen
- Benutzerhandbuch in der App öffnen
- Kameraverbindung, Aufnahme, Export und Viewer erklären
- Demo- und Pro-Version unterscheiden
- Datenschutz, Disclaimer und FLIR-Hinweise anzeigen
Angezeigte Daten
- Version, App-Name, Kontakt und Website
- unterstützte Kameras und Android-Voraussetzungen
- rechtliche Hinweise, Datenschutzlink und Mess-Disclaimer
JC Thermal Master

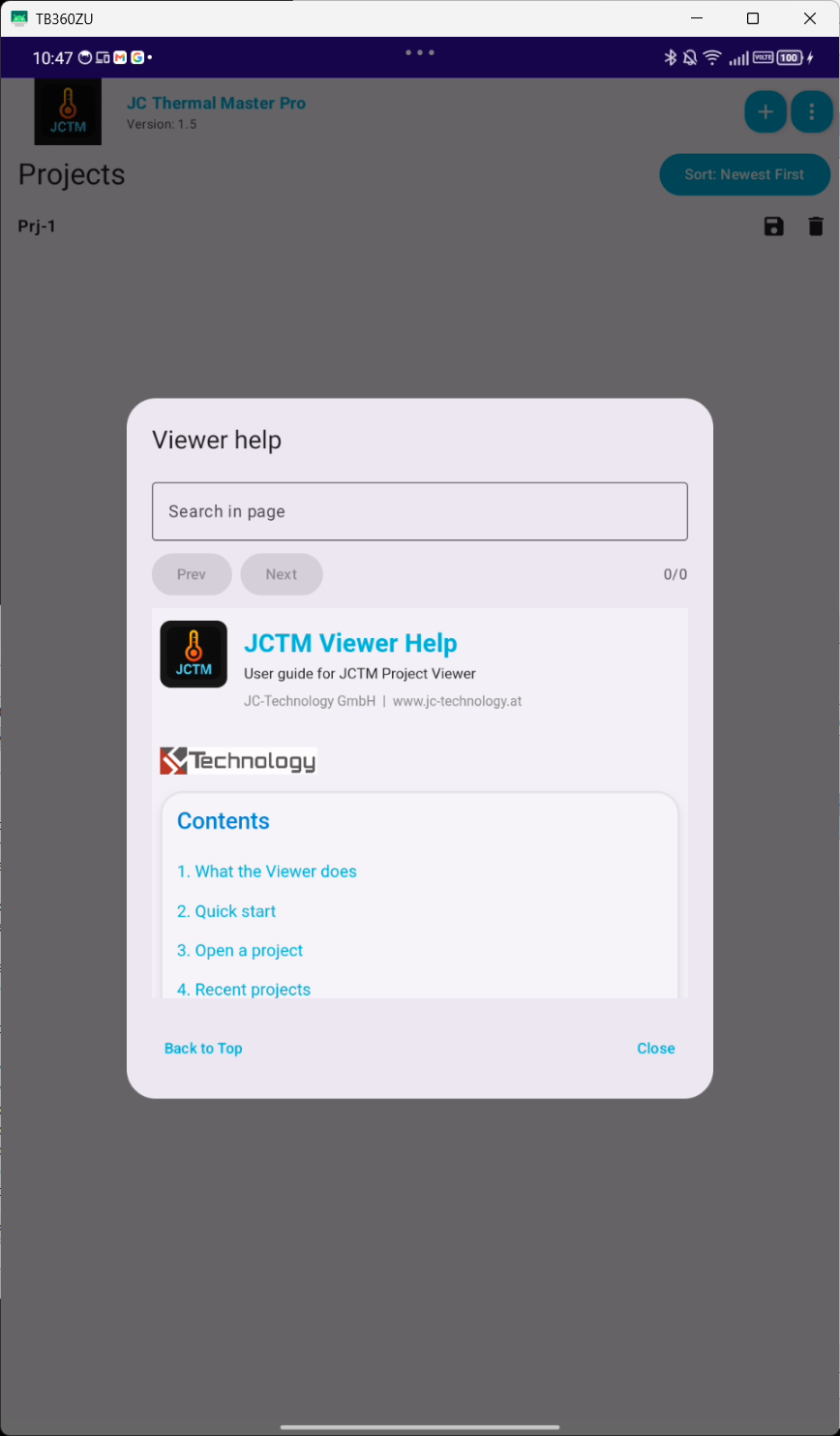

External viewer
Der External viewer macht exportierte JCTM-Projekte ohne installierte Android-App nutzbar. Ein Kunde oder Kollege kann ein ZIP am PC öffnen und die Projektdaten prüfen.
Funktionen
- Projekt-ZIP im Browser öffnen
- Projekt- und Bilddaten anzeigen und je nach Version bearbeiten
- Recent Projects lokal im Browser verwalten
- Reportansicht mit Filtern, Bildauswahl und druckbarer Ausgabe vorbereiten
Angezeigte Daten
- Projektfelder, Bildliste, Bildmetadaten und Statusinformationen
- Filter für Status, Name, Beschreibung, Datum, Tags, GPS und Temperaturbereiche
- Report Summary, Tabellenoptionen, Bildauswahl und Print-Preview
Funktionen
Was JC Thermal Master im praktischen Einsatz leistet.
Kameraanbindung
FLIR One Pro wird per USB-C genutzt, FLIR Edge Pro drahtlos. Die App verarbeitet Livebilder und thermische Messwerte über das FLIR SDK.
Thermische Anzeige
Paletten, Einheiten, Temperaturbereiche, feste Skalen, Messpunkt sowie Hot- und Cold-Spots unterstützen eine konsistente Auswertung.
Metadaten
Projekte und Bilder speichern technische und organisatorische Informationen, darunter Kunde, Standort, Objekt, Status, Kommentar, Tags und GPS.
Export und Import
Projekte werden als ZIP mit project.json, Bilddateien und Bild-Metadaten exportiert und können später wieder importiert werden.
Viewer und Report
Der HTML-Viewer erlaubt die Offline-Ansicht exportierter Projekte, Filterung, Auswahl relevanter Bilder und Vorbereitung druckbarer Berichte.
Demo/Pro
Die Demo zeigt den Workflow mit Begrenzungen, während die Pro-Version für vollständige Projektarbeit vorgesehen ist.
Grenzen und Einordnung
Ein mobiles Werkzeug, kein stationäres Monitoring-System.
JC Thermal Master ist für mobile, manuelle Inspektionen und Dokumentation gedacht. Für automatische Langzeitüberwachung mit Regeln, Incidents, Hintergrundprozessen und Web-Dashboard ist JC Thermal Monitor das passende Produkt.
- Messresultate hängen von Kamera, Umgebungsbedingungen, Emissivität, Kalibration und Bedienung ab.
- Für sicherheitskritische Entscheidungen sollten Ergebnisse unabhängig geprüft werden.
- Sehr große Viewer-Projekte benötigen im Browser ausreichend Speicher; für große Projektmengen ist ein getesteter Workflow wichtig.
